EXTREME MAKEOVER: BOYU EDITION
Segunda Alteração: ILUMINAÇÃO + REFRIGERAÇÃO
- Agora vou mostrar e explicar as modificações feitas na iluminação, a melhoria da refigeração, alteração do fluxo de ar e melhoria estética nas instalações da tampa.
A tampa estava desse jeito antes das alterações:
Na lateral, tinha uma ventoinha de 4x4cm que não é mais utilizada.
E também a fiação da ventoinha frontal, que é utilizada para resfriamento.

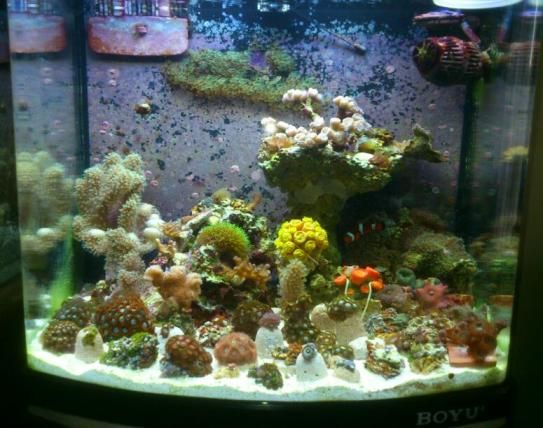

Esta é uma foto geral que foi tirada a alguns dias, antes de alterar a iluminação.

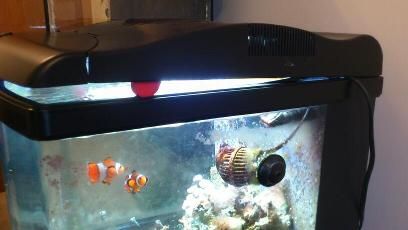

Agora uma foto mais recente, antes de desmontar a tampa.
O vidro estava meio sujo e talvez não de para comparar muito bem.
A tampa fica levantada cerca de 2 a 3cm pois tem dois calsos de EVA que instalei nela. Assim melhora a refrigeração da tampa.
Aqui vocês podem ver os calsos de EVA (era um calso de porta em forma de U).
Tem também a Ventoinha 8x8cm de plástico, para a refrigração.
Vocês podem perceber que tem muitos fios que passam pela lateral e isso deixa um aspecto muito ruim. Entre eles estão, a fiação da ventoinha, Skimmer, Bomba de circulação e fita de led azul.
A iluminação anterior consistia em:
- 1 Lampada original Boyu de 24W – Mista
- 2 Lampadas de 36W branca – 6400K
- 2 Fitas de LED Azul, num total de 96 Leds.
Estes são os 96 leds azuis acesos.
Tem noite que eu ligo só eles.
Dá uma coloração linda nos corais.
Aqui uma foto com todas as luzes acesas.
Desmontagem da tampa.
Eu queria manter o refletor , mas no fim acabei removendo tudo.
Abaixo, tem a entrada de ar original, mas ela fica muito próxima das ventoinhas e assim o ar não circula por todo o compartimento da iluminação, prejudicando o resfriamento.
Eu tampei com fita isolante essa parte que marquei em amarelo e abri alguns furos na frente e nas laterais, para que o ar circulasse pelo compartimento todo.
Fiz esses 3 furos na frente e dois nas laterais, para substituir a parte que fechei.
Até agora parece que está funcionando bem.

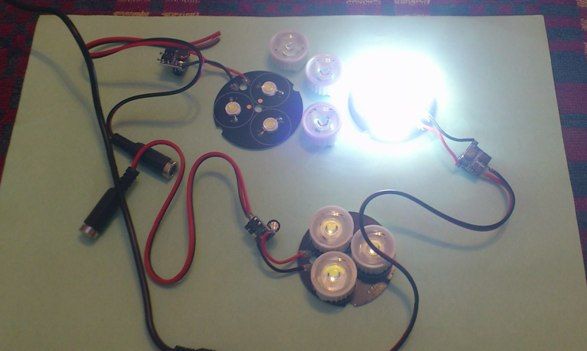

Esses são os 3 kits de leds que comprei.
Cada kit tem 3 leds de 3W – 15000K
No total, são 27W de leds brancos.
O problema dessas lentes é que elas concentram muito o foco.
Eu acabei removendo as lentes.
Vejam a força dos Leds.
Essa parede está a mais de 2m de distância.
E o teste foi feito durante o dia e com a luz da sala acessa.

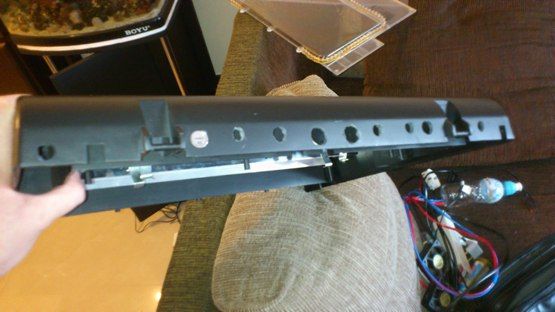

Para instalar as fiações dos equipamentos, fiz vários furos novos na parte de traz da tampa.
Já deixei alguns furos extras, caso apareça uma necessidade.
Eu prendi os kits de Leds em dissipadores de calor.
E fiz uns trilhos para prender os dissipadores. Utilizei uma calha de alumínio, que é normalmente usada como acabamento de azulejo.
Removi o refletor original. Depois vou arrumar um refletor para a lâmpada PL.
Agora a colocação da tampa.

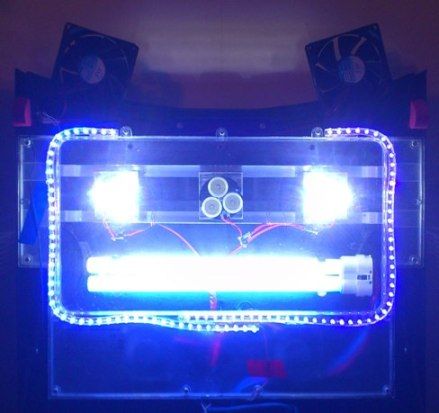

Agora com todas as lâmpadas acessas.
Tive problema com o módulo central. Parece que o driver queimou.
Assim, acabei ficando somente com 6 Leds.

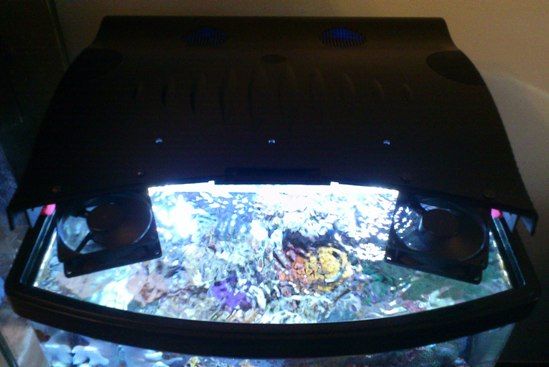

Agora a tampa no lugar.
Aproveitei para instalar mais uma ventoinha. Assim tenho um Backup.
Está sem a tampa de alimentação, pois ainda vou alterar ela.

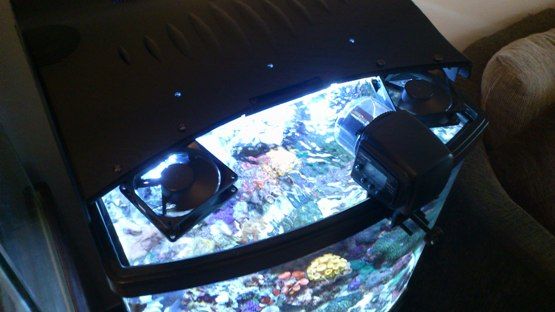

Nesse espaço entre as ventoinhas, posso prender o alimentador automático, para quando eu for viajar.

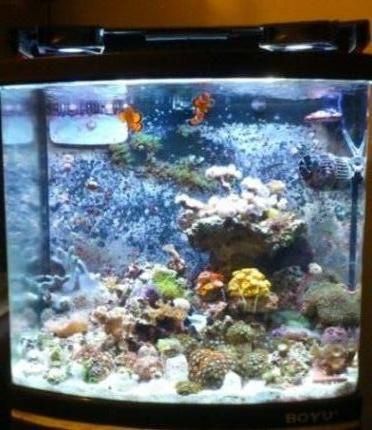

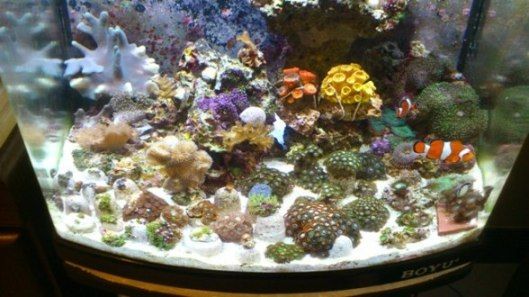

Agora uma nova visão frontal.
Estou com o fundo do aquário quase todo tomado pelas algas calcáreas.
Uma foto com um foco melhor.
A iluminação não ficou forte como eu queria. E a falha de um dos módulos, piorou mais ainda.
Eu já encomendei novos Leds para chegar na iluminação que eu quero.
Mesmo ficando mais fraca do que eu queria, ficou mais Branco.
A coloração dos corais ficou bem melhor e parece que os corais gostaram.
Agora uma passada pelos corais....
Não acabou !!!!
Vem mais por aí !!!!
Não percam....
