 Título: Ajuda Montagem de luminaria led
MensagemEnviado: 03 Out 2016, 20:20
Offline
Citar mensagem
Pseudocheilinus hexataenia
Pseudocheilinus hexataenia
Avatar do usuário

Registrado em: 13 Mai 2011, 00:45
Mensagens: 53
Localização: Santo Andre - SP
Curtiu: 0 vez
Recebeu Curtir: 0 vez
Apelido: Bill
Data de Nascimento: 14 Abr 1973
Cidade: Santo Andre
País: Brasil
Boa Noite


Vou montar duas luminarias para meu aqua e se possivel gostaria de algumas dicas

to comprando dois controladores tc 420 (para controle de intensidade e horarios de ligação simulando amanhecer / entardecer e noite )

Tenho 250 leds de 3W sendo , 100 x 10.000k , 100 x azul (460-465 nm) e 50 x royal blue (445-455 nm)

02 fontes de 24V chaveada, 20 A 500W ( vi na ligacao dela que tem 3 saidas, nao entendi? com/com/com e V+/V+/V+ )

02 x Barra dissipadora em aluminio de 104 mm x 25 mm x 1800 mm (L x A x C)

200 x Lentes de 60º
50 x Lentes de 90º


Vcs poderiam dar algumas dicas, por favor,

Meu aqua tem 2000 mm x 600 mm x 600 mm


Favor me darem dicas e informações para que possa dimensionar quantidade e forma de montagem

_________________
Valdemir Junior

jrvaldemir@hotmail.com


Voltar ao topo
 Perfil

 Título: Re: Ajuda Montagem de luminaria led
MensagemEnviado: 03 Out 2016, 23:16
Offline
Citar mensagem
Cirrhilabrus filamentosus
Cirrhilabrus filamentosus
Avatar do usuário

Registrado em: 25 Ago 2009, 16:23
Mensagens: 302
Imagens: 45
Localização: Santo André - SP - Brasil
Curtiu: 70 vezes
Recebeu Curtir: 13 vezes
Apelido: Ivan
Valdemir... pelos meus cálculos você precisaria de 450watts em leds, ou seja, de 150 a 180 leds de 3W, dependendo da marca... cada controlador pode ligar até 120 leds, usando-se ligações em série e paralelo...(cada canal pode ligar 4 series de 6 leds, ligadas em paralelo). Para esse tipo de ligação aconselho o uso de limitadores de corrente para cada série de 6 leds.


Voltar ao topo
 Perfil Álbum pessoal

 Título: Re: Ajuda Montagem de luminaria led
MensagemEnviado: 23 Jan 2017, 12:15
Offline
Citar mensagem
Diplectrum formosum
Diplectrum formosum

Registrado em: 24 Set 2014, 16:39
Mensagens: 17
Curtiu: 0 vez
Recebeu Curtir: 0 vez
Apelido: whiltz
Data de Nascimento: 04 Nov 1982
Cidade: Cabo Frio
País: Brasil
Olá Valdemir, poderia usar só um controlador, vc usa duas fonte de 24V ligadas em serie, ligando o negativo de uma no positivo de outra, vc poderá ligar o controlador na fonte que se tornar o negativo do circuito no positivo da dessa mesma fonte, assim o controlador vai trabalha a 24v e o circuito dos leds a 48v, como o controlador controla a corrente e a mesma vai fazer parte do mesmo circuito, vai de boa, vou postar a ilustração pra vc entender, o ideal seria usar os drivers tipo LDD-700H e no próprio site do TC420 vem dizendo como instalar eles no controlador.


Aqui TC420 ligado em 24V e os leds em 48V com o LDD

Imagem


Aqui TC420 ligado em 24V e os leds em 48V sem o LDD

Imagem

Aqui o link do proprio site do TC420 para fazer ligações com drivers

http://www.tc420.net/connecting-high-po ... -TC420.php

eu ja montei 3 luminarias sem usar nenhum tipo de resistor ou driver e até hoje não queimaram leds, mas é uma opção pessoal, te recomendaria usar os ldd, vc pode ligar quantos LDD quiser em um mesmo canal.

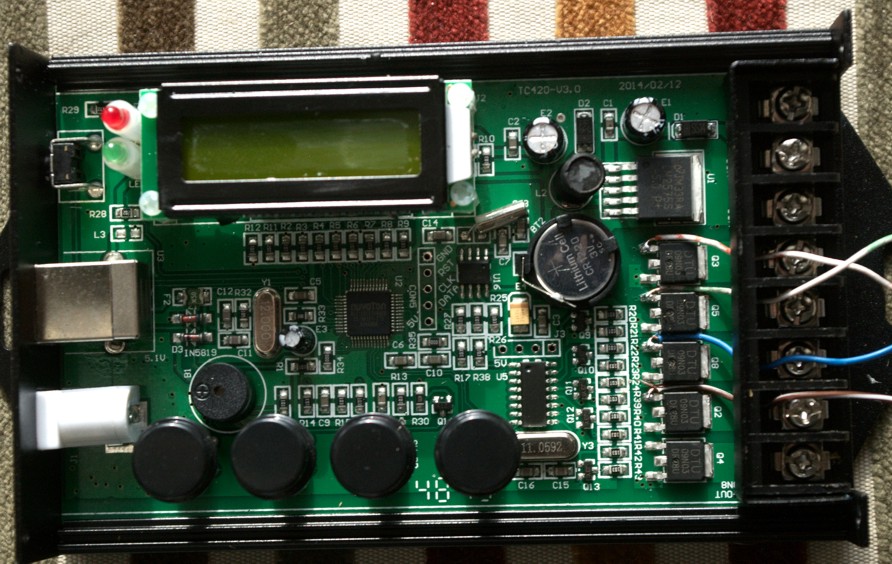

aqui uma imagem de como é feita a adaptação para uso de drivers no TC420

Imagem

Abraço, boa sorte com o projeto.
