Alguém já fez overflow assim? (Opinião)

[Jorge Andre Borges]

Opa,
Gostaria de opinião de todos sobre alimentar filtros UV, reatores, chiller etc direto do oferflow...

Comprei um filtro espuma e para minha supresa ele é todo desmontável e articulável. Vou adaptar ele em uma tubulação de 1/2 para filtrar PARTE da água que desce para o sump, com um registro vou controlar esta vazão em aproximadamente 500 litros/hora. Estou programando vazão total de 5 mil litros/hora.

Esta parte inicial preciso decidir se trabalho com a espuma toda submersa ou se deixo parte seca e aberta para sair o ar da tubulação quando desligar e ligar o recalque.

Vamos as imagens:

[img=left]http://farm8.staticflickr.com/7329/10389322813_5bfa287888_c.jpg[/img]

[img=left]http://farm3.staticflickr.com/2816/10389143725_85a022120b_c.jpg[/img]

O Desenho fica devendo na qualidade, mas está em escala:

[img=left]http://farm4.staticflickr.com/3704/10389139394_b9a6c114be_c.jpg[/img]

[img=left]http://farm3.staticflickr.com/2843/10389143655_bf2e64a387_c.jpg[/img]

Nesta foto fica fácil visualizar minha dúvida inicial, se programo a espuma para ficar toda submersa ou com uma parte fora da água. Tem muita fisica para quebrar a cabeça nisso.

Obs.: No caso do recalque desligado, quero que o filtro UV fique cheio de água, se ficar vazio com luz acesa, derrete tudo por dentro e a lâmpada queima...

[img=left]http://farm6.staticflickr.com/5500/10389142725_aaaa6483aa_c.jpg[/img]

[André Fonseca]

Jorge,

A princípio eu deixaria todo submerso.

Sobre o controle da descida, com um registro esfera vc já consegue controlar bacana a vazão de descida desse filtro espuma.

Agora a minha pergunta: essa espuma saí com facilidade?!

Pq com o tempo isso vai segurar sujeira e será necessário limpar...

[Jorge Andre Borges]

Oi André,
Agradeço sua opinião, em breve vou colocar imagem com posição do UV para poder pensar mais sobre a questão submerso ou não.

Sobre sua pergunta

Agora a minha pergunta: essa espuma saí com facilidade?!

Sim, vou ter 3 pares dessa esponja para trocar 2 vezes por semana.

[img=left]http://farm6.staticflickr.com/5506/10393039315_df27363f7d_c.jpg[/img]

Veja que o topo é fechado, se usar com isso fora da água, vou abrir o topo para o ar sair da tubulação...
[img=left]http://farm8.staticflickr.com/7340/10393040115_ce33d183dd_c.jpg[/img]

[Renato Vidal]

Jorge,

Em casa, aproveito a descida para alimentar alguns equipamentos.

Abaixo uma imagem para ter idéia de como fiz.

As três derivações possuem um registro plástico e saída para mangueira de 1/2.

Uma delas, alimenta o meu reator de cálcio, outra, alimenta o filtro UV, que para não correr o risco de ficar a seco, fica na horizontal fixo na parede atras, com as pontas de mangueira dele para cima, e, na que a água sai para voltar para o sump, fiz uma espécie de respiro com um 'T' na parte mais alta, levando uma mangueira para cima, somente para evitar que ocorra algum efeito sifão e zere a água dentro do aparelho, a terceira fica a maior parte do tempo fechada, as vezes coloco um reator de carvão ativado, ai ligo nela (não uso carvão constantemente no reef).

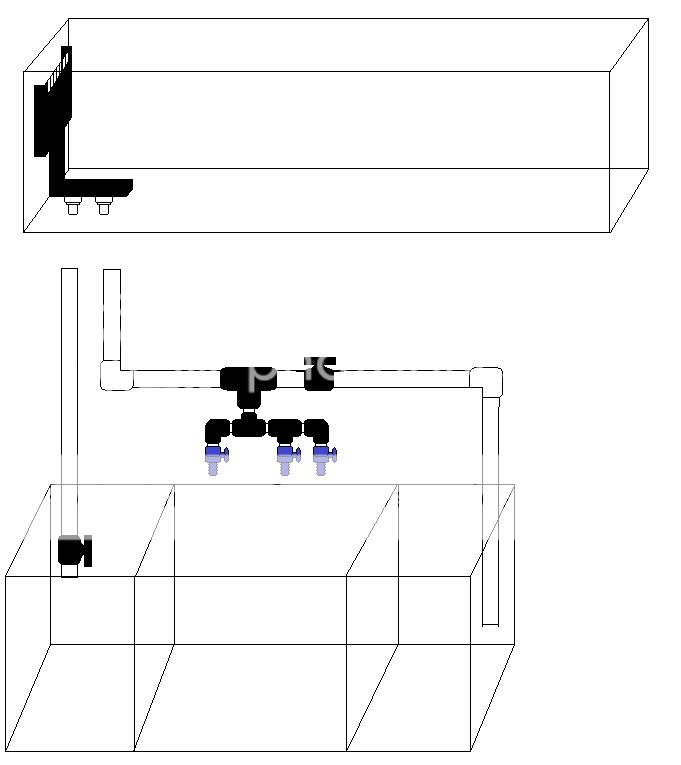

Desenho (+ ou -) do sistema.





Desenho do sump (correto rss).
